Le rôle du lève-vitre est l’un des plus fréquents mais souvent négligés dans une voiture. Ce dispositif est devenu essentiel pour le confort et la commodité des conducteurs, que ce soit pour aérer l’habitacle, recevoir un ticket de péage ou simplement ajuster la hauteur de la fenêtre. Cependant, derrière ce mécanisme complexe qui semble être simple se cache un système complexe qui repose sur un moteur électrique avancé. Comprendre comment fonctionnent les moteurs des lève-vitre de voiture vous permettra non seulement d’en saisir les subtilités techniques, mais aussi de mieux appréhender les raisons de leurs pannes éventuelles.
De fait, cet article examine en profondeur le fonctionnement des moteurs de lève-vitre, leurs éléments, les différents systèmes disponibles, ainsi que les signes d’usure à surveiller. Il sera également question de quelques méthodes de réparation pour améliorer la longévité de votre moteur de lève-vitre.
Introduction aux Lève-vitre
L’utilisation des lève-vitre, qu’ils soient électriques ou manuels, est essentielle pour manipuler les vitres des véhicules. De plus, grâce à eux, les conducteurs et les passagers peuvent facilement ouvrir ou fermer les fenêtres. Les lève-vitre électriques sont devenus la norme avec l’évolution de la technologie automobile.
Un des éléments essentiels de ces systèmes est le moteur électrique, qui fournit l’énergie nécessaire au mécanisme de levage. Il est essentiel de saisir le fonctionnement de cet élément afin de comprendre l’ensemble du système.
Fonctionnement du moteur de lève-vitre : étapes clés
Le moteur de lève-vitre fonctionne en suivant une série d’étapes précises qui métamorphosent une impulsion électrique en moteur mécanique. Voici les étapes principales de la procédure :
1. Démarrage de l’interrupteur : En appuyant sur l’interrupteur pour faire monter ou descendre la vitre, vous interrompez le fonctionnement du circuit électrique complet. Cela communique à la batterie du véhicule afin de fournir de l’énergie au moteur de lève-vitre.
2. Énergie du moteur : Le moteur électrique est alimenté par une impulsion électrique provenant de la batterie. Ce moteur a pour but de transformer cette énergie électrique en une rotation.
3. Connectivité avec le régulateur : Le moteur est connecté au régulateur du lève-vitre. Le régulateur convertit la rotation du moteur en une rotation linéaire, poussant ou tirant la vitre vers le haut ou vers le bas.
4. Fin de course : Après avoir fermé ou ouvert la vitre, un limiteur de fin de course interrompt l’alimentation du moteur afin d’éviter toute surcharge ou détérioration du système. Il s’agit d’un processus rapide et fluide qui se déroule en quelques secondes. Le système est aussi prévu pour s’arrêter automatiquement en cas de détection d’un obstacle, afin d’éviter tout préjudice ou blessure.

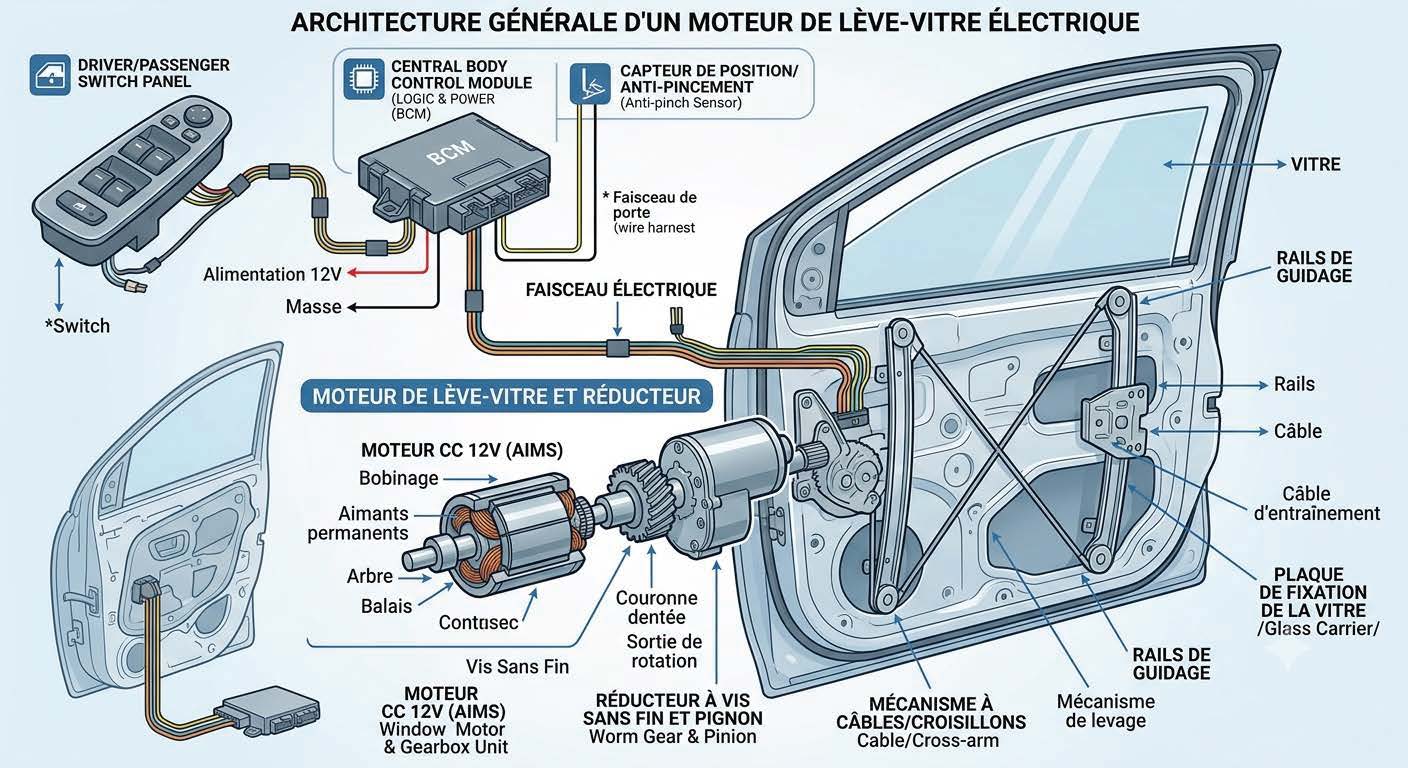

Les composants d’un moteur de lève-vitre
Pour comprendre le fonctionnement des moteurs des lève-vitre, il est essentiel de commencer par examiner leurs composants principaux. Bien que ce système varie d’un modèle de voiture à l’autre, il repose généralement sur des éléments communs, chacun jouant un rôle crucial dans le mécanisme de levage.

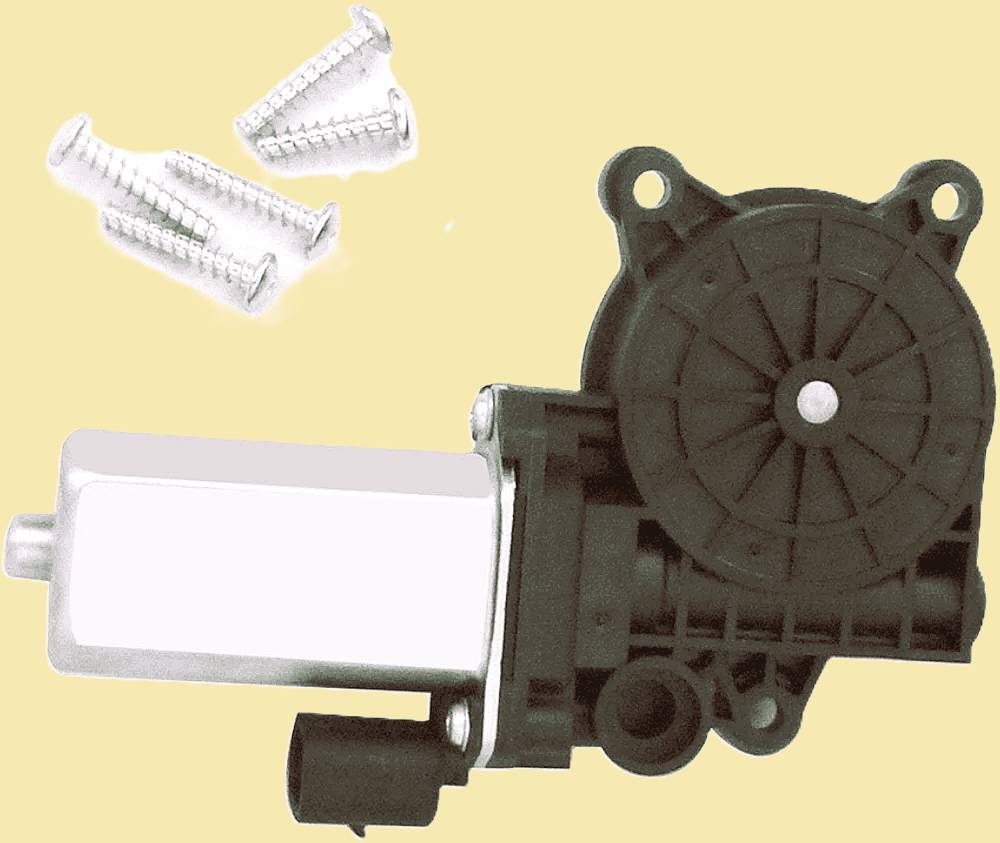

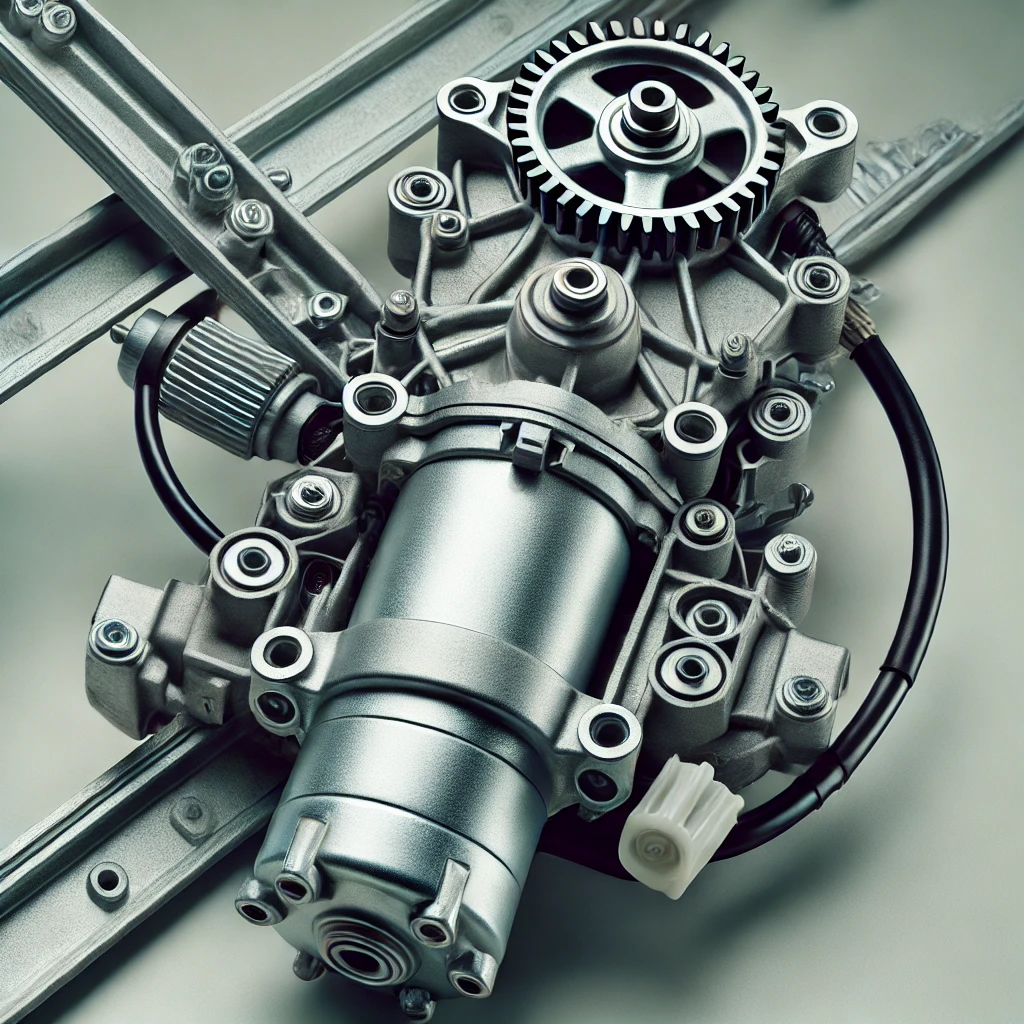

1. Le moteur électrique
Le cœur du système, ce moteur est alimenté par le système électrique du véhicule. Lorsqu’il est activé par l’interrupteur du lève-vitre, il convertit l’énergie électrique en mouvement mécanique. En outre, elon la conception du véhicule, le moteur peut être en courant continu ou alternatif.
2. Le régulateur de lève-vitre
Ce composant fait le lien entre le moteur et la vitre. En effet, Il convertit le mouvement rotatif du moteur en mouvement linéaire, permettant ainsi à la vitre de monter ou descendre. Il existe deux types de régulateurs : les systèmes à câble et les systèmes à bras articulés.

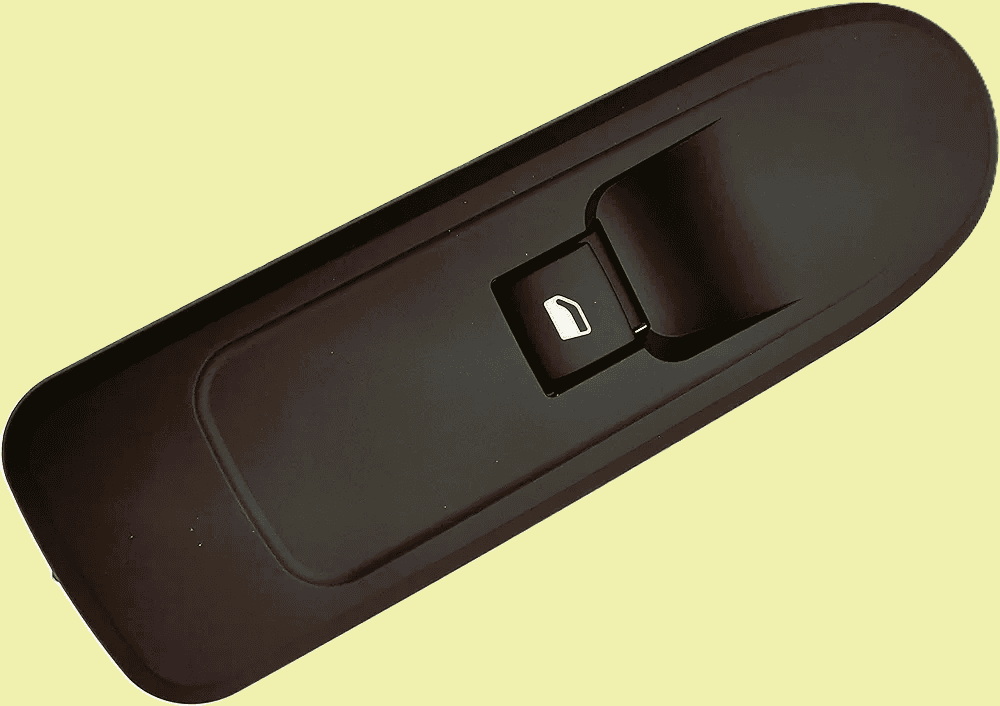

3. L’interrupteur
Situé sur la portière, l’interrupteur est l’élément que l’utilisateur actionne pour monter ou descendre la vitre. Il envoie un signal électrique au moteur pour activer le mécanisme.
4. Le système de câblage
Des fils relient l’interrupteur et le moteur à la batterie du véhicule, permettant la circulation du courant électrique nécessaire pour faire fonctionner le moteur du lève-vitre.
5. Les poulies et câbles (pour les systèmes à câble)
Dans certains mécanismes, des câbles métalliques enroulés autour de poulies permettent de tirer la vitre vers le haut ou vers le bas.
6. Les capteurs
Les capteurs de position sont essentiels pour le fonctionnement sécuritaire du lève-vitre. Ils détectent la position de la vitre et envoient des signaux au moteur pour arrêter le mouvement lorsqu’une certaine position est atteinte.
Ces éléments combinés permettent de transformer un simple geste de l’utilisateur en un mouvement fluide de la vitre, avec une précision et une efficacité étonnantes.
Mécanisme de levage et commandes
Un mécanisme de levage est relié au moteur, généralement composé de câbles, de poulies et de couronnes dentées. Ce dispositif convertit le mouvement du moteur en une rotation verticale, offrant ainsi la possibilité à la vitre de monter ou de descendre.
En général, les commandes sont situées sur les portes ou le tableau de bord. Ces boutons donnent aux passagers ou au conducteur la possibilité de régler le fonctionnement du lève-vitre.
Les types de systèmes de lève-vitre
Différents systèmes de lève-vitre existent, qui diffèrent selon le modèle de véhicule et les préférences du constructeur. Chaque système offre des bénéfices particuliers en ce qui concerne le prix, la durabilité et la facilité d’utilisation.
1. Le dispositif à manivelle
Malgré sa rareté croissante, le lève-vitre manuel demeure utilisé sur certains véhicules anciens ou à faible coût. Ce dispositif est entièrement mécanique et fonctionne grâce à une manivelle actionnée manuellement pour faire monter ou descendre la vitre. La manivelle transmet le mouvement rotatif au régulateur par le biais d’un ensemble d’engrenages.
2. Le système à câble
Ce genre de système est le plus courant dans les voitures contemporaines. Un moteur électrique est utilisé pour tirer des câbles qui permettent de faire monter ou descendre la vitre. Les câbles sont enroulés autour de poulies, et le mouvement rotatif du moteur provoque l’enroulement ou le déroulement des câbles, ce qui entraîne l’action du lève-vitre.
La popularité du système à câble réside dans sa compacité et sa facilité d’installation, cependant, il peut entraîner des usures prématurées des câbles, en particulier en raison de frottements répétés ou d’un mauvais alignement des poulies.
3. Le système à bras articulé
Ce dispositif fait appel à un bras articulé, qui est directement connecté à la vitre, afin de la soulever ou de la baisser. Ce dispositif présente souvent une plus grande résistance que celui à câble et est généralement employé sur des véhicules de luxe. Le bras articulé garantit une stabilité accrue de la vitre lorsqu’elle se déplace, diminuant ainsi les risques de stagnation ou de déformation.
Le principal désavantage du bras articulé réside dans sa capacité à occuper davantage de place dans la portière du véhicule, ce qui peut rendre la réparation ou le remplacement des pièces plus difficile.
Les types de moteurs de lève-vitre de voiture
▷ Moteurs à courant continu
Les moteurs électriques à courant continu sont les plus fréquemment utilisés dans les lève-vitre. Ils transforment l’électricité en énergie mécanique. En modifiant la polarité de l’énergie électrique, il est possible de réguler le sens de rotation du moteur, ce qui permet de lever ou de baisser la vitre.
▷ Moteurs pas à pas
Les moteurs pas à pas, moins couramment utilisés, permettent d’avoir un contrôle plus précis sur le mouvement. Ils sont fréquemment employés dans les systèmes de vitres automatiques, où il est essentiel d’avoir une précision de mouvement afin d’éviter les blessures.
▷ Moteurs à courant alternatif
Si les moteurs à courant alternatif sont moins fréquents dans les véhicules, ils sont également employés dans certains modèles de voitures. Les moteurs à courant continu ne fonctionnent pas de la même manière, car ils utilisent un champ magnétique oscillant pour générer un mouvement.
L’importance des lève-vitre
Le rôle crucial des lève-vitre s’observe à travers :
- L’ergonomie des passagers : La facilité avec laquelle on peut manipuler les fenêtres est un gage de confort. Les lève-vitre électriques offrent la possibilité de faire des réglages rapides et faciles.
- Une sécurité renforcée : Il est possible d’améliorer la sécurité en utilisant des lève-vitre fonctionnels qui permettent de fermer rapidement les fenêtres en cas de danger imminent, empêchant ainsi toute intrusion ou vol d’objets.
- Impact positif sur la voiture : Il est possible d’accroître la valeur de revente d’un véhicule en ayant un système de lève-vitre performant. Les acheteurs potentiels sont fréquemment séduits par des caractéristiques contemporaines et fonctionnelles.
Signes d’usure et pannes courantes des moteurs de lève-vitre de voiture
Les moteurs de lève-vitre présentent souvent des signes d’usure et des pannes. Comme n’importe quel élément mécanique, les moteurs de lève-vitre peuvent être usés au cours du temps. Voici les soucis les plus courants auxquels vous pourriez faire face :
1. Vitre bloquée : Lorsque la vitre ne monte ou ne descend plus, cela peut être signe d’un dysfonctionnement du moteur ou de l’usure ou de la casse des câbles du système à poulies.
2. Fonctionnement sporadique : Si le moteur n’est en marche que par moments, cela pourrait être causé par un contact erroné à l’interrupteur ou par un souci dans le circuit.
3. Un son inhabituel : Un son de grincement ou de cliquetis peut indiquer que les câbles ou les poulies du système à câble sont endommagés ou mal positionnés.
4. Moteur surchauffé : Si le moteur acquiert une chaleur excessive après une utilisation prolongée, cela peut être le signe d’un dysfonctionnement interne, tel qu’un encrassement ou un composant défectueux. Quand ces symptômes se manifestent, il est crucial de réagir rapidement afin d’éviter une panne totale. Dans certaines situations, le changement d’un fusible ou d’un câble peut être suffisant pour résoudre le problème, tandis que dans d’autres cas, il faudra remplacer complètement le moteur de lève-vitre.
Comment prolonger la durée de vie des moteurs des lève-vitre de voiture ?
Afin de prolonger la durée de vie des moteurs de lève-vitre, il est possible de prendre quelques mesures simples.
Tout d’abord, il y a un entretien fréquent qui se doit d’être fait. Veillez à nettoyer régulièrement les éléments internes des portières, tels que les câbles et les poulies, afin d’éviter l’accumulation de saleté et de poussière susceptibles de causer des dommages au moteur.
De plus, il convient d’adopter un usage modéré. Ne mettez pas les lève-vitres en marche de manière excessive, en particulier pendant l’été, lorsque les moteurs peuvent subir une surchauffe rapide en raison des températures élevées.
En outre, il y a la lubrification des éléments. Utilisez des produits adaptés pour lubrifier les poulies, les câbles et les bras articulés afin de diminuer les frottements et faciliter le déplacement de la vitre.
Par ailleurs, il faut observer les signes d’usure. Si vous constatez des signes d’usure tels que des bruits étranges, un fonctionnement ralenti, etc., prenez des mesures immédiates afin d’éviter une panne totale.
Conclusion
Les moteurs des lève-vitre de voiture jouent un rôle crucial en combinant technologie et commodité. Leur mécanisme repose sur une harmonie entre moteurs, mécanismes et capteurs, qui collaborent pour garantir une expérience utilisateur fluide. En ayant une meilleure compréhension de ces systèmes, les conducteurs peuvent réaliser à quel point ils jouent un rôle crucial dans la sécurité et le confort lors de leurs déplacements.
